YPK-500 高压控制器

YPK-500 高压控制器(开关)
本控制器为直顶式结构方式,传感器采用膜片和活塞的组合形式,可用于中性或腐蚀性气体和液体介质。设定值范围可调,调节范围0.02-42Mpa。切换差不可调。

单刀双掷微动开关作用过程:
接线端C-NO:压力上升至上切换值时接通。
接线端C-NC:压力上升至上切换值时断开。

详细描述:


主要技术性能:

工作粘度:< 400m2/s
开关元件:微动开关
环境温度:-5~55°C
介质温度:0~90°C
外壳防护等级:IP 65
触点容量:AC 380V 6A(阻性) Pmax=600VA
抗振性能:20m/s2
重复性误差:≤2%
安装方式:压力接口垂直向下


规 格:

设定值
调节范围 Mpa
切换差
Mpa
最大
工作压力*
开关切换次数
次/分
压力传感器材料 接口
内螺纹
重量
kg
外壳 膜片 活塞
0.01……0.17 0.017 2.8Mpa 20 1Cr18Ti9i 不锈钢 316L 1Cr18Ti9i 不锈钢 G1/4" 1


控制器调整:

  [例]:选用设定值范围为1.0~12Mpa的控制器,要求将压力下降至6Mpa(下切换值)发出触点信号,其操作步骤如下:
1. 将产品旋入压力校验台的螺纹接口上。
2. 打开盖板,将电缆穿过电缆接口接入微动开关的端子上(注意不得松动微动开关)。电缆另一头接上万用表。
3. 将压力加至6Mpa。
4. 顺时针调节六角螺母,使设定值由小变大,直至开关触点在6Mpa处切换。
5. 调节压力校验台的压力使压力在6Mpa处来回变化,检验触点的上切换值是6Mpa加上切换差。

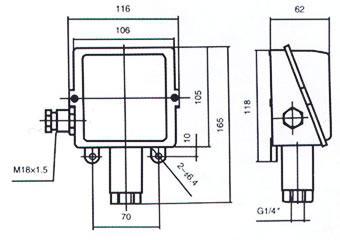

外形及安装尺寸:



选用和调整:

● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
● 安装电缆时,应将电缆引入处的压紧螺母拧紧,以免电缆松动并有效防止水流等液体的渗入。
● 通断电流不能大于触点容量。
● 安装(或拆卸)控制器时要特别注意:安装(或拆卸)必须用扳手夹持传感器的平面部分,绝对防止传感器与开关壳体发生相对转动。
