YWK-150 压力控制器

YWK-150压力控制器采用不锈钢膜片式传感器,可用于空气、气体等中性气体和润滑油,轻燃油等液体介质。控制器的设定值可调,调节范围-0.1……4Mpa。
特点:
本控制器是超小型设计。

详细描述:


主要技术性能:

抗震性:100m/s2
耐压:150%
介质温度:-25~80℃
工作粘度:<1×10-3m2/s
工作环境温度:-25~55℃
触点容量:AC 220V 3A(阻性)
使用寿命:105


规 格:

● 切换差可调
序 号 设定值调节范围 MPa 切换差调节范围 MPa 设定值误差 MPa 重复性误差 MPa 备 注
1 -0.1……0 0.0065……0.026 ±0.004 0.002 同序号6-11备注栏
2 0……0.1 0.006……0.028 ±0.004 0.002 被控介质对黄铜、
锡青铜、铅锡焊料
无腐蚀作用
3 0……0.2 0.01…….08 ±0.008 0.004
4 0……0.3 0.025……0.1 ±0.012 0.006
5 0……0.5 0.03……0.1 ±0.02 0.01
6 0……0.8 0.07……0.25 ±0.032 0.016 被控介质对
黄铜1Cr18Ni
9Ti不锈钢
铅锡焊料
无腐蚀作用
7 0……1 0.07……0.25 ±0.04 0.02
8 0……1.5 0.1……0.28 ±0.06 0.03
9 0……2 0.12……0.3 ±0.08 0.04
10 0……3 0.15……0.5 ±0.12 0.06
11 0……4 0.25……0.6 ±0.16 0.08


设定值的调整:

压力控制器的设定值调整步骤,举例说明如下:
[例]:选用0~0.8MPa规格的控制器,要求将压力上升至0.4MPa发出触点信号,其操作步骤如下:
1、松开紧定螺钉。
2、将压力加至0.4MPa,此值可从标准压力计中读出。
3、顺时针旋转设定值调节螺母,直至开关触点在0.4MPa处切换。
4、调节压力校验器的压力在0.4MPa上下来回变化,检验压力上升时触点切换值是否是0.4MPa,此值即为要设定的上切换值,其对应的下切换值应是0.4MPa减去切换差0.04MPa(左右),即为0.36MPa(左右)。

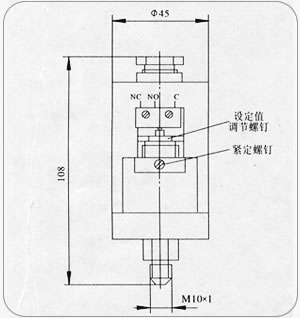

外形及安装尺寸:


序号1、2规格的压力控制器



注意事项:

● 打开控制器盖时,请勿旋动内部的螺钉或拨弄内部零件。
● 控制器设定值为下切换值。设定值调节范围即下切换值的调节范围。
● 调试时压力请勿超过最大允许压力。
● 周围环境应无腐蚀性气体。
● 控制器自出厂之日起保用十八个月,凡属产品质量问题,本厂负责及时维修或更换。
